★穩定:末端設備的流量變化不受系統壓力波動的影響,流量變化不互相干擾?！锕?jié)能:較傳統的系統節能15-40%?！锔咝?大大地縮短了調試時間,系統運行具有高效率。
★舒適:調控溫度精度更高,比傳統變流量系統更舒適。
★驅動器為直行程,互換性好?！锪髁刻匦郧€:直線/等百分比?！锪髁空`差不大于5%。
產品概述
DPF系列恒壓差電動調節閥是動態平衡與電動調節一體化的產品,主要使用于暖通空調系統末端空調設備(如空調箱、新風機組、空氣處理器)的溫度控制,通過配置智能模塊控制裝置,可方便的對各環路的流量、溫度進行自動控制,實現合理利用能量,節約能耗,智能化管理。應用此閥末端設備只受標準控制信號的影響,而不受系統壓力波動的影響,使系統調節更穩定,更節能,特別適用于系統負荷變化較大的變流量系統中.

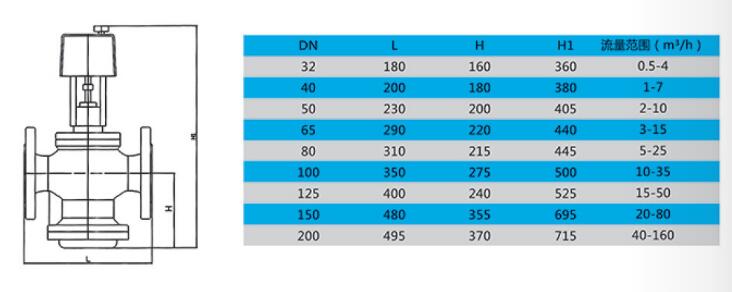

產品結構及安裝示意圖
技術特點
1.流量調節特性

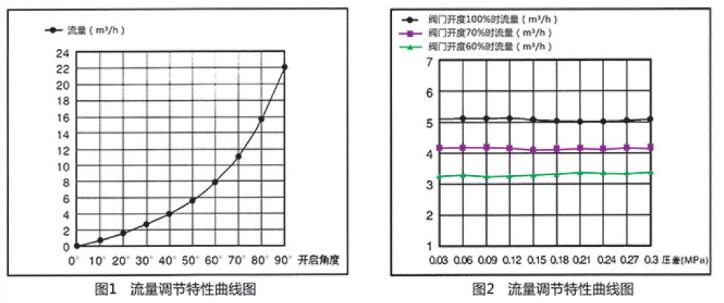

當空調負荷變化時,閥門根據系統的控制信號調整到某一開度,流量相應調節到某一數值. 不同的開度對應不同的流量,流量與開度關系曲線是一條近似的指數特性曲線,具備了與空調系統末端裝置相匹配的調節性(圖1)
2.流量恒定特性
當閥門根據當前負荷處于某一流量時,由于閥門具有自力式流量控制閥的自力式適應功能，流量不隨系統的壓力變化而變化。因此當其它流量控制裝置動作時該閥門不受影響,流量保持恒定,避免了普通電動調節閥調節時給系統帶來的波動。流量恒定特性曲線見圖2。
選型方法
(1)動態平衡電動調節閥選型圖,圖中加粗線段為每種規格閥門]的控制流量范圍。閥[ ]選型時,在圖中找出覆蓋設計流量的控制流量范圍,再對應找出合適的閥門規格。
(2)建議盡量按等管徑原則選型,如果等管徑選型使設計流量接近閥門控制流量范圍下限時,可考慮縮徑選型。
