M-BUS系列 DN40...150, PN16
M-BUS系列智能溫控閥適用于區域供暖，二網平衡系統。 智能溫控閥閥內置微電腦控制芯片，可直接接收控制中心對閥門開關狀態的調節，同時將熱介質溫度和閥門開度整合傳送給控制
中心。系統掉電時，無論溫控閥工作在任何模式下，閥門均打開防止影響用戶在停電時的正常用熱。
特點
• 智能溫控閥集執行器、溫度傳感器、平衡閥于一體，可以自行完成回水溫度自動調節，也可以接受上位軟件的開度指令 完成開度調節
•可測量及讀取回水溫度參數，溫度傳感器應采用不低于±0.3°C精度等級的傳感器，分辨率達到0.1°C
•執行器可通過手機微信小程序或手機APP操作，實現非入侵式免開蓋調試
•執行器控制精度1%，可以通過手機程序現場設定閥門最大開度和最小開度
•可以設定定期自動巡檢周期以清洗除垢，可以設定自定巡檢開度范圍
•執行器具有緊急手動功能，在電源故障或執行器故障時可以手動打開或關閉閥門
開放的驅動器協議
主站發:
68 46 78 56 34 12 00 55 AA 01 03 90 1F 01 34 16
//表號0012345678，廠商代碼
從站回:
// 幀起始符，儀表類型
// 儀表編號0091 00 00 05
// 廠家代碼0000
68 46 05 00 00 00 81
27
90 1F 01 00 21
41 23
00 24
30 55
50 39
58 56 56 34
00 01 //ST(狀態),(2字節)
CS 16 //CS累加和(68H~CS前)，結束標記。
說明:
a、實時時間(7):
液晶顯示返回實時時間:格式:ss mm hh DD MM YY YY (7); 如:25 23 10 18 05 11 20 //2011年5月18日10時23分25秒
b、狀態ST(2):占 2個字節，第一字節定義如下表，第二字節由廠商定義。 狀 態 S T 占2 個 字 節 ， 第 一 字 節 定 義 如 表 1 4 ， 第 二 字 節 由 廠 商 定 義

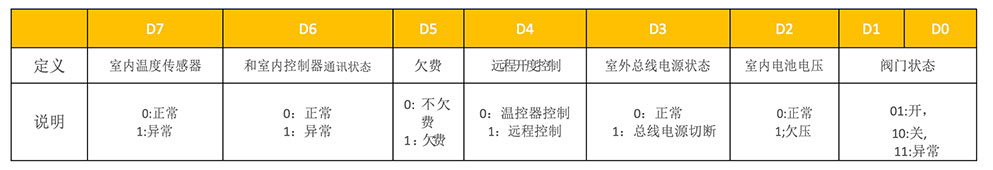

狀態ST第一字節定義表:
00 91 00
//讀數據應答
//數據長度 //數據標示，發送序列號(序列號累加),共3字節
//用戶設定溫度，21.00°C，(BCD碼,2字節) //當前室內溫度，23.41°C，(BCD碼,2字節) //最近2小時平均溫度，24.00°C，(BCD碼,2字節)
//當前進水溫度，55.30°C，(BCD碼,2字節)，預留

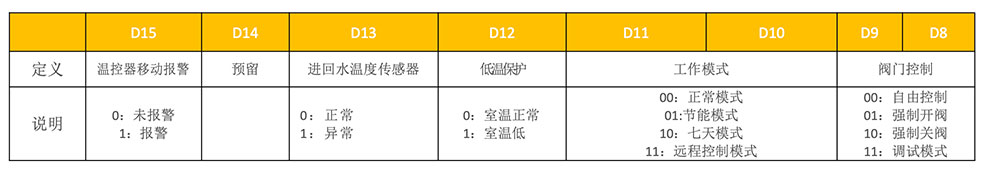

狀態 ST 第二字節自定義表: C、時間(4字節):
時間有:累積工作周期時間、累積工作閥開時間、累積低于基本室溫工作時間等，均為BCD碼,4字節，單位:小時/分鐘，低字節
在前高字節在后，如: d、閥門開關次數(4字節):
低字節在前高字節在后，例:數據位 35 12 10 00，表示共開或關閥 101235 次。 e、室內溫度、用戶設定溫度(2字節)，低字節在前高字節在后，單位0.01°C。
